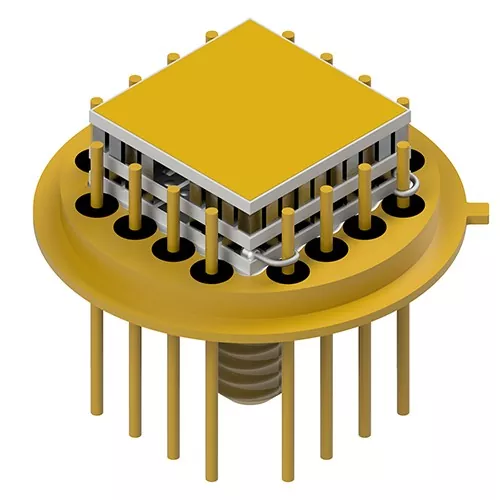

Συναρμολογείται με μικροθερμοηλεκτρικούς ψύκτεςέχουν γίνει μια κρίσιμη λύση για βιομηχανίες που απαιτούν συμπαγή, ακριβή και αξιόπιστη διαχείριση θερμοκρασίας. Από ανιχνευτές υπερύθρων και συστήματα λέιζερ μέχρι εξοπλισμό ιατρικής απεικόνισης και βιομηχανικούς αισθητήρες, αυτά τα συγκροτήματα ψύξης βοηθούν στη σταθεροποίηση των ευαίσθητων στη θερμοκρασία εξαρτημάτων βελτιώνοντας παράλληλα την απόδοση του συστήματος και παρατείνοντας τη διάρκεια ζωής.
Αυτό το άρθρο εξηγεί πώς λειτουργούν τα μικρο-θερμοηλεκτρικά συγκροτήματα ψύξης, τα πλεονεκτήματά τους, τις κοινές βιομηχανικές εφαρμογές, τα βασικά ζητήματα σχεδιασμού, την επιλογή υλικού, τις θερμικές προκλήσεις και τις μελλοντικές τάσεις ανάπτυξης. Παρέχει επίσης πρακτική καθοδήγηση για μηχανικούς, αγοραστές OEM και σχεδιαστές συστημάτων που αναζητούν αξιόπιστες λύσεις διαχείρισης θερμότητας.
Τα συγκροτήματα με μικροθερμοηλεκτρικούς ψύκτες είναι συμπαγή συστήματα θερμικής διαχείρισης που έχουν σχεδιαστεί για να ελέγχουν με ακρίβεια τη θερμοκρασία των εξαιρετικά ευαίσθητων ηλεκτρονικών και οπτικών εξαρτημάτων. Αυτά τα συγκροτήματα συνήθως ενσωματώνουν μικροθερμοηλεκτρικές μονάδες, ψύκτρες θερμότητας, αισθητήρες, υλικά θερμικής διεπαφής και ηλεκτρονικά κυκλώματα ελέγχου σε ένα ενιαίο συμπαγές πακέτο.
Σε αντίθεση με τα συμβατικά συστήματα ψύξης που βασίζονται σε συμπιεστές και ψυκτικά μέσα, οι θερμοηλεκτρικοί ψύκτες χρησιμοποιούν το φαινόμενο Peltier για να μεταφέρουν θερμότητα από τη μια πλευρά της συσκευής στην άλλη όταν το ηλεκτρικό ρεύμα ρέει μέσα από υλικά ημιαγωγών.
Τα μικροθερμοηλεκτρικά συγκροτήματα ψύξης είναι ιδιαίτερα πολύτιμα σε εφαρμογές όπου:
Αυτά τα συστήματα συνήθως ενσωματώνονται σε αισθητήρες υπερύθρων, διόδους λέιζερ, κάμερες CCD, βιοϊατρικά όργανα, ανιχνευτές αεροδιαστημικής και οπτικές συσκευές επικοινωνίας.
Η βασική αρχή λειτουργίας πίσω από τους μικροθερμοηλεκτρικούς ψύκτες είναι το θερμοηλεκτρικό φαινόμενο. Όταν το συνεχές ρεύμα διέρχεται από συνδέσμους ημιαγωγών, η θερμότητα απορροφάται από τη μία πλευρά και απελευθερώνεται στην αντίθετη πλευρά.
Η ψυχρή πλευρά ψύχει το συστατικό στόχο, ενώ η καυτή πλευρά διαχέει τη θερμότητα μέσω ψύκτρας ή θερμικού διανομέα.
| Συστατικό | Λειτουργία |
|---|---|
| Θερμοηλεκτρική μονάδα | Μεταφέρει θερμότητα χρησιμοποιώντας ηλεκτρικό ρεύμα |
| Ψύκτρα θερμότητας | Διαχέει τη θερμότητα από την καυτή πλευρά |
| Αισθητήρας θερμοκρασίας | Παρακολουθεί τη θερμοκρασία του συστήματος |
| Κύκλωμα ελεγκτή | Ρυθμίζει την απόδοση ψύξης |
| Υλικό θερμικής διεπαφής | Βελτιώνει την απόδοση μεταφοράς θερμότητας |
Επειδή η απόκριση ψύξης ελέγχεται ηλεκτρικά, αυτά τα συγκροτήματα μπορούν να επιτύχουν εξαιρετικά ακριβή ρύθμιση θερμοκρασίας σε κλάσματα ενός βαθμού Κελσίου.
Τα μικροθερμοηλεκτρικά συγκροτήματα ψύξης προσφέρουν πολλαπλά πλεονεκτήματα που συχνά δεν μπορούν να επιτύχουν οι παραδοσιακές μέθοδοι ψύξης.
Τα συγκροτήματα Micro TEC είναι εξαιρετικά συμπαγή, καθιστώντας τα κατάλληλα για φορητά ηλεκτρονικά, μικροσκοπικούς αισθητήρες και εξοπλισμό περιορισμένου χώρου.
Αυτά τα συγκροτήματα παρέχουν εξαιρετικά σταθερή ρύθμιση θερμοκρασίας, η οποία είναι απαραίτητη για την ακρίβεια του ανιχνευτή και την οπτική σταθερότητα.
Η απουσία συμπιεστών ή μηχανικών εξαρτημάτων μειώνει τους κραδασμούς, το θόρυβο και τις απαιτήσεις συντήρησης.
Τα μικροθερμοηλεκτρικά συστήματα μπορούν να προσαρμόσουν γρήγορα τη θερμοκρασία με βάση τις δυναμικές συνθήκες λειτουργίας.
Τα πρόσθετα οφέλη περιλαμβάνουν βελτιωμένη διάρκεια ζωής του συστήματος, χαμηλότερο κόστος συντήρησης, μειωμένους κινδύνους μόλυνσης και αξιόπιστη λειτουργία υπό σκληρές περιβαλλοντικές συνθήκες.
Οι συναρμολογήσεις με μικροθερμοηλεκτρικούς ψύκτες χρησιμοποιούνται ευρέως σε βιομηχανίες που εξαρτώνται από τη θερμική ακρίβεια και τις σταθερές συνθήκες λειτουργίας.
| Βιομηχανία | Τυπικές Εφαρμογές |
|---|---|
| Ιατρικός Εξοπλισμός | Συστήματα PCR, ανιχνευτές απεικόνισης, βιοαισθητήρες |
| Φωτονική | Δίοδοι λέιζερ, οπτικοί πομποδέκτες |
| Άμυνας & Αεροδιαστημικής | Υπέρυθρη απεικόνιση, συστήματα νυχτερινής όρασης |
| Επιστημονική Έρευνα | Ανιχνευτές ακριβείας και αναλυτικά όργανα |
| Τηλεπικοινωνίες | Μονάδες μετάδοσης οπτικών ινών |
| Βιομηχανικός Αυτοματισμός | Αισθητήρες και συστήματα επιθεώρησης υψηλής ακρίβειας |
Η αυξανόμενη ζήτηση για μικροσκοπικά ηλεκτρονικά και προηγμένα οπτικά συστήματα συνεχίζει να οδηγεί την ταχεία υιοθέτηση των συγκροτημάτων θερμοηλεκτρικής ψύξης παγκοσμίως.
Ένα θερμοηλεκτρικό συγκρότημα ψύξης υψηλής απόδοσης συνδυάζει πολλαπλά κατασκευασμένα στοιχεία σε μια ολοκληρωμένη λύση.
Ο συνολικός σχεδιασμός του συγκροτήματος πρέπει να εξισορροπεί την απόδοση ψύξης, τη θερμική αντίσταση, την κατανάλωση ηλεκτρικής ενέργειας και τους φυσικούς περιορισμούς μεγέθους.
Η προσεκτική ενσωμάτωση του συστήματος βοηθά στην αποφυγή θερμικής διαρροής, συμπύκνωσης και αστάθειας απόδοσης.
Η επιλογή του σωστού μικροθερμοηλεκτρικού συγκροτήματος ψύξης απαιτεί την αξιολόγηση πολλών θερμικών και λειτουργικών παραγόντων.
Οι μηχανικοί θα πρέπει να αξιολογήσουν προσεκτικά:
Η ακατάλληλη επιλογή μπορεί να οδηγήσει σε ανεπαρκή ψύξη, θερμική αστάθεια, ζημιά λόγω συμπύκνωσης ή υπερβολική κατανάλωση ρεύματος.
Για πολύ ευαίσθητες εφαρμογές ανιχνευτών, τα ειδικά σχεδιασμένα συγκροτήματα παρέχουν συχνά καλύτερη απόδοση από τις τυπικές μονάδες εκτός ραφιού, επειδή βελτιστοποιούν τις θερμικές διαδρομές και ελαχιστοποιούν τη μηχανική καταπόνηση.
Αν και τα μικρο-θερμοηλεκτρικά συγκροτήματα παρέχουν εξαιρετική ακρίβεια, πρέπει να αντιμετωπιστούν αρκετές μηχανικές προκλήσεις.
Όταν οι θερμοκρασίες πέφτουν κάτω από τα επίπεδα του σημείου δρόσου του περιβάλλοντος, μπορεί να προκύψει συμπύκνωση υγρασίας και δυνητικά να βλάψει τα ευαίσθητα ηλεκτρονικά.
Η αποτελεσματική αφαίρεση της θερμότητας από την καυτή πλευρά είναι κρίσιμης σημασίας. Η κακή απαγωγή θερμότητας μειώνει την απόδοση ψύξης και μπορεί να υπερθερμανθεί το σύστημα.
Οι επαναλαμβανόμενοι κύκλοι θέρμανσης και ψύξης μπορεί να δημιουργήσουν μηχανική καταπόνηση σε συγκολλήσεις και υλικά ημιαγωγών.
Οι μικροθερμοηλεκτρικοί ψύκτες δεν είναι πάντα τόσο ενεργειακά αποδοτικοί όσο τα συστήματα που βασίζονται σε συμπιεστές για μεγάλα ψυκτικά φορτία. Η σωστή βελτιστοποίηση του συστήματος είναι απαραίτητη.
Η προηγμένη θερμική προσομοίωση και ο προσεκτικός σχεδιασμός συναρμολόγησης συμβάλλουν στην ελαχιστοποίηση αυτών των κινδύνων ενώ βελτιώνουν τη μακροπρόθεσμη αξιοπιστία.
Η επιλογή υλικού παίζει σημαντικό ρόλο στην αποτελεσματικότητα και την ανθεκτικότητα των θερμοηλεκτρικών συγκροτημάτων ψύξης.
| Υλικό | Σκοπός |
|---|---|
| Τελουρίδη βισμούθου | Υψηλή θερμοηλεκτρική απόδοση |
| Νιτρίδιο Αλουμινίου | Εξαιρετική θερμική αγωγιμότητα και μόνωση |
| Χαλκός | Αποτελεσματική μεταφορά θερμότητας |
| Κεραμικά Υποστρώματα | Ηλεκτρική μόνωση και δομική σταθερότητα |
| Θερμικά Επιθέματα Γραφίτη | Βελτιωμένη διεπαφή αγωγιμότητας θερμότητας |
Η σύγχρονη μηχανική υλικών συνεχίζει να βελτιώνει την απόδοση ψύξης, την ικανότητα σμίκρυνσης και τη μακροπρόθεσμη αντοχή.
| Χαρακτηριστικό | Micro Thermoelectric Cooling | Παραδοσιακή ψύξη με συμπιεστή |
|---|---|---|
| Θόρυβος | Σιωπηλός | Παρουσιάζεται μηχανικός θόρυβος |
| Δόνηση | Κανένας | Πιθανή δόνηση |
| Μέγεθος | Συμπαγής | Μεγαλύτερα συστήματα |
| Ακρίβεια | Πολύ ψηλά | Μέτριος |
| Συντήρηση | Χαμηλός | Πιο ψηλά |
| Ψυκτικά μέσα | Δεν απαιτείται | Υποχρεούμαι |
Για συμπαγή συστήματα υψηλής ακρίβειας, τα θερμοηλεκτρικά συγκροτήματα παρέχουν συχνά ανώτερη απόδοση παρά την κάπως χαμηλότερη απόδοση ψύξης μεγάλης κλίμακας.
Το μέλλον των μικρο-θερμοηλεκτρικών συγκροτημάτων ψύξης είναι στενά συνδεδεμένο με τις εξελίξεις στα μικροσκοπικά ηλεκτρονικά, τα συστήματα τεχνητής νοημοσύνης, τα όργανα αεροδιαστημικής και τις τεχνολογίες οπτικών επικοινωνιών επόμενης γενιάς.
Οι αναδυόμενες τάσεις περιλαμβάνουν:
Καθώς τα ηλεκτρονικά ακριβείας συνεχίζουν να εξελίσσονται, οι απαιτήσεις θερμικής σταθερότητας θα γίνουν ακόμη πιο απαιτητικές, αυξάνοντας περαιτέρω τη σημασία των προηγμένων μικροθερμοηλεκτρικών συγκροτημάτων.
Ναί. Ανάλογα με το σχεδιασμό του συστήματος και το θερμικό φορτίο, πολλά θερμοηλεκτρικά συγκροτήματα μπορούν να επιτύχουν θερμοκρασίες κάτω από 0°C.
Ναί. Επειδή δεν περιέχουν κινούμενα μέρη, συχνά παρέχουν εξαιρετική μακροπρόθεσμη αξιοπιστία με ελάχιστη συντήρηση.
Η ιατρική απεικόνιση, η αεροδιαστημική, η φωτονική, οι τηλεπικοινωνίες, ο βιομηχανικός αυτοματισμός και τα επιστημονικά όργανα βασίζονται σε μεγάλο βαθμό στη θερμοηλεκτρική ψύξη ακριβείας.
Απολύτως. Πολλοί κατασκευαστές παρέχουν προσαρμοσμένα συγκροτήματα ψύξης βελτιστοποιημένα για συγκεκριμένα θερμικά φορτία, διαστάσεις, περιβαλλοντικές συνθήκες και απαιτήσεις ολοκλήρωσης.
Η απόδοση της ψύκτρας είναι εξαιρετικά σημαντική επειδή η αναποτελεσματική απαγωγή θερμότητας μπορεί να μειώσει δραματικά την απόδοση ψύξης και τη συνολική σταθερότητα του συστήματος.
Οι συναρμολογήσεις με μικροθερμοηλεκτρικούς ψύκτες έχουν γίνει μια απαραίτητη τεχνολογία για σύγχρονα ηλεκτρονικά ακριβείας και συστήματα διαχείρισης θερμότητας. Η συμπαγής δομή τους, η λειτουργία χωρίς κραδασμούς, η ακριβής ρύθμιση της θερμοκρασίας και η μεγάλη διάρκεια ζωής τους τα καθιστούν ιδανικά για απαιτητικές εφαρμογές σε πολλές βιομηχανίες.
Καθώς η τεχνολογία συνεχίζει να προχωρά προς υψηλότερη πυκνότητα ολοκλήρωσης και μεγαλύτερη θερμική ευαισθησία, τα επαγγελματικά σχεδιασμένα θερμοηλεκτρικά συγκροτήματα ψύξης θα διαδραματίσουν ακόμη πιο κρίσιμο ρόλο στη διατήρηση της σταθερότητας απόδοσης και της αξιοπιστίας του εξοπλισμού.
