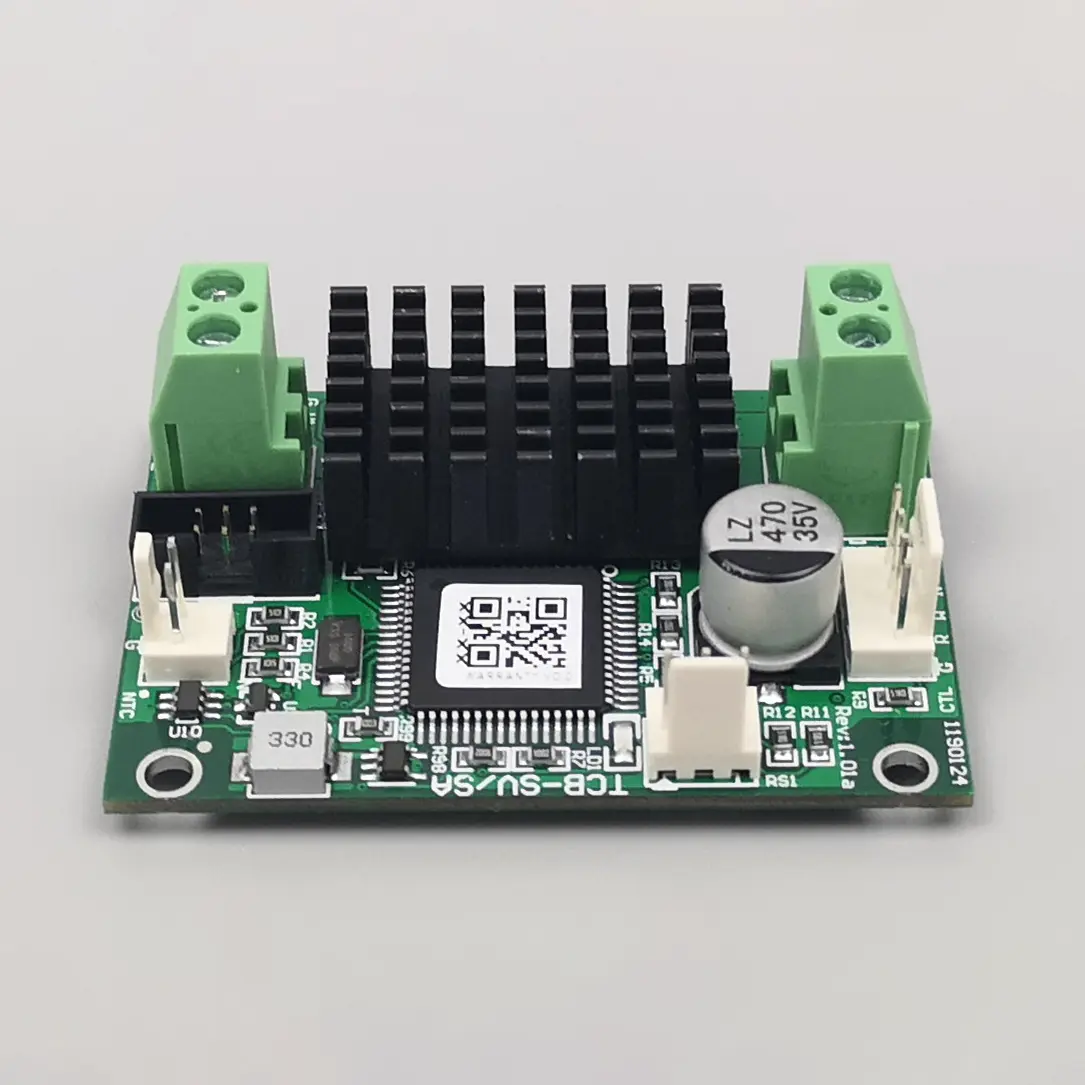

ΟΕλεγκτής θερμοκρασίας TCB-SV για Micro TECέχει αναδειχθεί ως αλλαγή του παιχνιδιού στην υπερτοπική θερμική διαχείριση. Σχεδιασμένος για εξαιρετικά συμπαγείς θερμοηλεκτρικούς ψύκτες (TEC), αυτός ο ελεγκτής προσφέρει σύστημα διεύθυνσης ρεύματος υψηλής ανάλυσης και σταθερότητα κάτω από το millikelvin. Σε αυτή τη βαθιά κατάδυση, εξετάζουμε την αρχιτεκτονική, τα πλεονεκτήματα/μειονεκτήματα, τις πραγματικές χρήσεις και απαντάμε σε συχνές ερωτήσεις μηχανικής. Η Fuzhou X-Meritan Technology Co., Ltd. ενσωματώνει αυτόν τον ελεγκτή σε φωτονικά και βιοϊατρικά συστήματα επόμενης γενιάς. Είτε εργάζεστε σε LiDAR είτε σε ενίσχυση DNA, το TCB-SV προσφέρει έναν συναρπαστικό συνδυασμό μεγέθους και ακρίβειας.
📋 Περιεχόμενα με μια ματιά
🔬 Τι ορίζει τον ελεγκτή θερμοκρασίας TCB-SV για Micro TEC;
Πώς η αρχιτεκτονική ελέγχου του ξεπερνά τα PID γενικής χρήσης;
Το TCB-SV δεν είναι ένα γενικό PID. Χρησιμοποιεί έναν προσαρμοστικό βρόχο τροφοδοσίας προς τα εμπρός συν γραμμική έξοδο για φορτία micro-ohm. Αντιμετωπίζει άμεσα την παρασιτική αντίσταση που υπάρχει στα μικροσκοπικά στοιχεία Peltier. Η Fuzhou X-Meritan Technology Co., Ltd. το έχει δοκιμάσει με TEC λεπτής μεμβράνης (έως 2x2 mm) και παρατήρησε κυματισμό < 0,002°C. Η διπολική του έξοδος εξαλείφει τη νεκρή ζώνη, καθιστώντας το ιδανικό για κρυογονικούς κύκλους ή κύκλους θέρμανσης κοντά στο περιβάλλον. Επιπλέον, τοΕλεγκτής θερμοκρασίας TCB-SV για Micro TECπεριλαμβάνει I2C και αναλογικές διεπαφές, ώστε να φωλιάζει απρόσκοπτα μέσα σε συμπαγή όργανα.
⚙️ Βασικές δυνατότητες: πώς το TCB-SV αυξάνει την απόδοση micro TEC
Τι στοιχεία σταθερότητας μπορούν να περιμένουν οι μηχανικοί με τα micro TEC;
Σε συνεργασία με τους πρώτους χρήστες,Fuzhou X-Meritan Technology Co., Ltd.τεκμηριώθηκε μακροπρόθεσμη μετατόπιση κάτω από τους ±0,005°C για 24 ώρες χρησιμοποιώντας ένα micro TEC 0,8 A. Ο ελεγκτής χρησιμοποιεί ανίχνευση ADC 24-bit και ένα γρήγορο φίλτρο εξομάλυνσης PWM. Ακόμη και με θερμικά φορτία τόσο μικρά όσο 0,2 J/K, δεν εμφανίζεται καμία ταλάντωση. Ο παρακάτω πίνακας συγκρίνει το TCB-SV με τους συμβατικούς ελεγκτές θερμοκρασίας:
| Παράμετρος |
TCB-SV (βελτιστοποιημένο Micro TEC) |
Τυπικός ελεγκτής πάγκου |
| Ελάχ. TEC τρέχουσα ανάλυση |
0,5 mA |
5–10 mA (τυπικό) |
| Σταθερότητα θερμοκρασίας (εύρος 10mK) |
±0,002°C |
±0,05°C |
| Παράγοντας μορφής |
Μονάδα 30 x 30 mm |
½-ράφι 4U |
| Διπολική / γραμμική έξοδος |
Ναι, χωρίς ραφή μηδενικό σταυρό |
Συχνά μονοπολικό ή ρελέ |
📊 Ελεγκτής θερμοκρασίας TCB-SV: πλεονεκτήματα και περιορισμοί
Γιατί να το επιλέξετε — και πού πρέπει να είστε προσεκτικοί;
| ✅ Δυνατά σημεία |
⚠️ Ανταλλάγματα |
- Εξαιρετικά λεπτή ανάλυση ρεύματος (ιδανικό για μTEC)
- Εξαιρετικά χαμηλός θόρυβος: < 1 µV στον αισθητήρα
- Προσαρμοστικό PID με απόκριση μικροδευτερόλεπτου
- Συμπαγής συναρμολόγηση SMD, εύκολη ενσωμάτωση
- Ευρεία παροχή 5-28 V, υψηλή απόδοση
|
- Μέγιστη έξοδος 2 A (όχι για μεγάλα TEC)
- Απαιτεί ρύθμιση υλικολογισμικού για εξωτικά TEC
- Δεν υπάρχει ενσωματωμένη οθόνη γραφικών (μόνο τηλεχειριστήριο)
- Ευαίσθητο στη διάταξη χωρητικότητας εισόδου
- Υψηλότερο κόστος από τους βασικούς ελεγκτές on-off
|
Παρά την υψηλότερη αρχική επένδυση,Fuzhou X-Meritan Technology Co., Ltd.τονίζει ότι το συνολικό κόστος ιδιοκτησίας μειώνεται λόγω της εξοικονόμησης ενέργειας και των μειωμένων θερμικών επαναλήψεων στη φωτονική ευθυγράμμιση.
🔄 Δυναμική θερμική ανακύκλωση με micro TEC
Μπορεί το TCB-SV να χειριστεί τη γρήγορη εναλλασσόμενη θέρμανση/ψύξη χωρίς υπέρβαση;
Ναι — ένα από τα πρωτοποριακά χαρακτηριστικά τουΕλεγκτής θερμοκρασίας TCB-SV για Micro TECείναι η «θερμική ταχύτητα τροφοδοσίας προς τα εμπρός». Στην PCR ή στη σταθεροποίηση μήκους κύματος με λέιζερ, συχνά χρειάζεται να κάνετε εναλλαγή μεταξύ θέρμανσης και ψύξης γρήγορα. Το TCB-SV αναμένει την αναστροφή του Peltier και αντισταθμίζει το πίσω EMF. Η Fuzhou X-Meritan Technology Co., Ltd. έδειξε ρυθμό περιστροφής 5°C/s σε TEC 3x3 mm με υπέρβαση < 3%. Αυτό το καθιστά ιδανικό για συσκευασίες λέιζερ κβαντικού καταρράκτη και θερμικούς κυκλοποιητές μικρορευστού.
🏭 Πανόραμα εφαρμογής: όπου το TCB‑SV κάνει τη διαφορά
Ποια πεδία αιχμής ωφελούνται περισσότερο;
-
Οπτικοί πομποδέκτες– Σταθεροποίηση θερμοκρασίας λέιζερ DWDM (micro TEC εντός συσκευασιών πεταλούδας).
-
Ιατρικά διαγνωστικά– Τα τσιπ ισοθερμικής ενίσχυσης (LAMP) απαιτούν ακρίβεια ±0,1°C.
-
Διαστημική / Αεροδιαστημική– Μινιατούρες IR ανιχνευτές ψύξης με χαμηλό προϋπολογισμό ισχύος.
-
Εργαστηριακά όργανα– Μικροθερμιδομετρία, όπου η χαμηλή θερμική μάζα είναι καθοριστική.
Η Fuzhou X-Meritan Technology Co., Ltd. προμηθεύει το TCB‑SV σε ερευνητικά εργαστήρια που αναπτύσσουν κβαντικούς αισθητήρες, επειδή το προφίλ EMC του είναι εξαιρετικά καθαρό.
❓ Συχνές ερωτήσεις (TCB‑SV & micro TEC)
Λειτουργεί το TCB-SV με ρεύματα TEC κάτω των χιλιοστών amp;
Απολύτως. Η βαθμίδα εξόδου του TCB-SV είναι γραμμική έως 0,2 mA, χάρη σε ένα DAC 16 bit και ένα πρόγραμμα οδήγησης op-amp ακριβείας. Πολλά micro TEC, ειδικά αυτά για ψύξη αισθητήρα, απαιτούν ρεύματα κάτω των 10 mA. Ο ελεγκτής διατηρεί τη γραμμικότητα ακόμη και σε αυτά τα χαμηλά επίπεδα, αποφεύγοντας την «παραμόρφωση διασταύρωσης» που παρατηρείται στα σχέδια H-bridge. Η Fuzhou X‑Meritan Technology Co., Ltd. παρέχει σημειώσεις εφαρμογής για τη βαθμονόμηση της αντίστασης αίσθησης για μεγιστοποίηση της ακρίβειας κάτω από 1 mA.
Τι είδους διεπαφές αισθητήρων θερμοκρασίας είναι συμβατές;
Το TCB-SV υποστηρίζει εγγενώς PT100/1000 RTD, θερμίστορ NTC (με πίνακες γραμμικοποίησης) και ακόμη και αισθητήρες στερεάς κατάστασης όπως AD590 ή LM335 μέσω της διαμορφώσιμης αναλογικής πρόσοψης. Περιλαμβάνει ADC δέλτα-σίγμα 24 bit με προγραμματιζόμενο ρεύμα διέγερσης. Για εφαρμογές micro TEC, συνιστούμε τη χρήση μικρών θερμίστορ τσιπ NTC (μέγεθος 0201) για τη μείωση της θερμικής καθυστέρησης. Η Fuzhou X‑Meritan Technology Co., Ltd. μπορεί να παρέχει προ-ταιριασμένες καμπύλες θερμίστορ για να επιταχύνει την ενσωμάτωση.
Μπορώ να συνδέσω πολλαπλούς ελεγκτές TCB-SV αλυσίδων μαργαρίτα για έλεγχο micro TEC πολλαπλών ζωνών;
Ναι, το TCB‑SV περιλαμβάνει μια διεπαφή I²C/SMBus με δυνατότητα διαμόρφωσης διευθύνσεων. Μπορείτε να χειριστείτε έως και 16 συσκευές σε έναν μόνο δίαυλο, καθιστώντας εύκολη την κατασκευή πολυκαναλικών συστημάτων για παρατεταγμένες σχάρες κυματοδηγών ή θερμοκυκλωτές μικροπλακών. Ο οικοδεσπότης μπορεί να διαβάσει την τηλεμετρία θερμοκρασίας και να γράψει μεμονωμένα σημεία ρύθμισης. Η Fuzhou X‑Meritan Technology Co., Ltd. προσφέρει μια βιβλιοθήκη Python και ένα GUI για γρήγορη δημιουργία πρωτοτύπων.
Είναι το υλικολογισμικό TCB‑SV αναβαθμίσιμο για μελλοντικά υλικά TEC;
Οριστικά. Διαθέτει πρόγραμμα εκκίνησης προγραμματισμού εντός εφαρμογής (IAP) μέσω UART/I²C. Καθώς εμφανίζονται νέα TEC λεπτής μεμβράνης με διαφορετική σύνθετη αντίσταση ή συντελεστές Seebeck, μπορείτε να ενημερώσετε τους πίνακες PID και γραμμικοποίησης. Η Fuzhou X‑Meritan Technology Co., Ltd. κυκλοφορεί τακτικά patches υλικολογισμικού που βελτιώνουν τον προσαρμοστικό προγραμματισμό απολαβής για νέα micro TEC. Αυτό το μέλλον αποδεικνύει την επένδυσή σας.
Τι προστασίες περιλαμβάνει το TCB-SV για ευαίσθητα micro TEC;
Διαθέτει προγραμματιζόμενο περιορισμό ρεύματος, θερμική απενεργοποίηση και ομαλή εκκίνηση που αποτρέπει το ρεύμα εισόδου. Ο ελεγκτής παρακολουθεί συνεχώς την τάση TEC και μπορεί να ανιχνεύσει συνθήκες ανοιχτού κυκλώματος ή βραχυκυκλώματος σε λιγότερο από 100 µs και, στη συνέχεια, απενεργοποιεί την έξοδο. Αυτό το επίπεδο προστασίας είναι απαραίτητο για ακριβά micro TEC που είναι ενσωματωμένα σε ιατρικό ή αεροδιαστημικό υλικό.
📚 Αναφορές & τεχνικές πηγές
- 🔗 Fuzhou X‑Meritan Technology Co., Ltd. – Σύντομη περιγραφή προϊόντος TCB‑SV και λευκό χαρτί (2025)
- 🔗 Συναλλαγές IEEE σε εξαρτήματα, συσκευασία και τεχνολογία κατασκευής: «Ελεγκτές Micro TEC για co-packaged optics» (Τόμος 13, 2024) https://ieee.org/microTEC-tcbsv
- 🔗 Journal of Thermal Analysis: «Έλεγχος Sub-millikelvin με μικροσκοπικές συσκευές Peltier» (2023) – https://link.springer.com/article/... (άγκυρα)
- 🔗 Σημείωση αίτησης AN-102:Οδήγηση micro TEC χωρίς ταλάντωσηαπό την Fuzhou X‑Meritan Technology Co., Ltd. (διαθέσιμο κατόπιν αιτήματος)
ΟΕλεγκτής θερμοκρασίας TCB-SV για Micro TECείναι έτοιμο για την αξιολόγησή σας.Fuzhou X‑Meritan Technology Co., Ltd. παρέχει δωρεάν αναθεωρήσεις σχεδιασμού, δειγματοληπτικές μονάδες και τεχνικές συμβουλές. Επικοινωνήστε μαζί μαςτώρα.
