Η X-Meritan είναι κορυφαίος προμηθευτής ελεγκτή θερμοκρασίας ATC-M1 ποιότητας στην Κίνα με PID μικρού κύκλου και Σχεδιασμένο για μικροαντικείμενα. Οι μηχανικές προκλήσεις που περιλαμβάνουν μικροσκοπικές οπτικές συσκευές όπως τα λέιζερ DFB απαιτούν ακριβή θερμική ρύθμιση σε εξαιρετικά περιορισμένους χώρους. Κατασκευάζοντας αυτούς τους εξειδικευμένους ελεγκτές στις εγκαταστάσεις μας που εδρεύουν στην Κίνα, η X-Meritan παρέχει στους παγκόσμιους προγραμματιστές μια λύση υψηλής απόδοσης που εξισορροπεί τις εξαιρετικά συμπαγείς διαστάσεις με μια αρχιτεκτονική ελέγχου ταχείας απόκρισης.

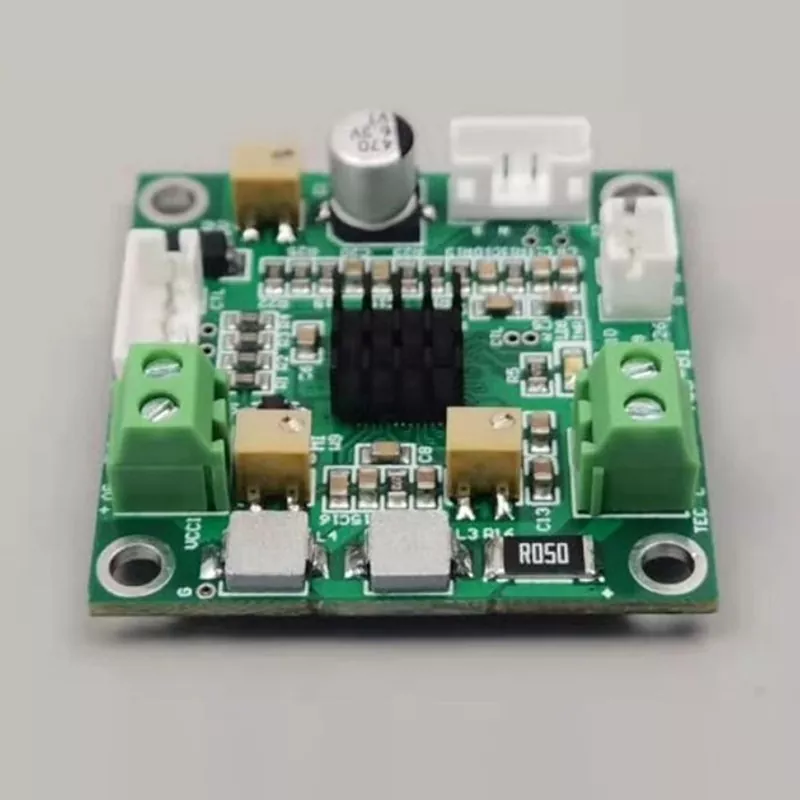

Ο ποιοτικός ελεγκτής θερμοκρασίας ATC-M1 με PID μικρού κύκλου και Σχεδιασμένος για μικροαντικείμενα που κατασκευάζεται από την X-Meritan είναι μια ναυαρχίδα μονάδα θερμικής διαχείρισης βελτιστοποιημένη για πακέτα TO-CAN και μικροηλεκτρονικά συγκροτήματα. Αυτός ο ελεγκτής χρησιμοποιεί έναν εξειδικευμένο αλγόριθμο PID μικρού κύκλου για να παρέχει στιγμιαίες διορθώσεις, διασφαλίζοντας ότι οι θερμικές μάζες μικροκλίμακας παραμένουν σταθερές παρά τις εξωτερικές διακυμάνσεις. Ως αποκλειστικός κατασκευαστής, η X-Meritan κατασκεύασε το ATC-M1 για να ενσωματώνεται απρόσκοπτα σε συστήματα όπου ο εσωτερικός χώρος αποτελεί κρίσιμο περιορισμό, παρέχοντας ακρίβεια βιομηχανικής ποιότητας χωρίς το αποτύπωμα των παραδοσιακών ελεγκτών.
| Παράμετρος | Τεχνική Απαίτηση / Αξία |
| Όνομα προϊόντος | Πίνακας ελέγχου θερμοκρασίας |
| Αριθμός μοντέλου | ATC-M1 |
| Τάση τροφοδοσίας πλακέτας (DC) | 3,0V - 5,0V |
| Αποδοτικότητα εξόδου | Περίπου 80% |
| TEC Μέγιστη Τάση | 4,3V (σε τροφοδοσία 5V) / 2,5V (σε τροφοδοσία 3,3V) |
| Μέγιστο ρεύμα TEC | 2,5Α |
| Τύπος αισθητήρα θερμοκρασίας | 10K NTC |
| Σταθερότητα ελέγχου θερμοκρασίας | 0,001 βαθμοί Κελσίου |
| Μέθοδος ρύθμισης θερμοκρασίας | Ποτενσιόμετρο ή Αναλογική Είσοδος |
| Προεπιλεγμένο εύρος ελέγχου θερμοκρασίας | +10 έως +40 βαθμούς Κελσίου |
| Προεπιλεγμένη εργοστασιακή ρύθμιση θερμοκρασίας | 25 βαθμοί Κελσίου |
| Εργοστασιακή προεπιλογή Μέγιστη τάση εξόδου | 2,0V |
| Εργοστασιακή προεπιλογή Μέγιστο ρεύμα εξόδου | 1,0Α |
| Μέθοδος προσαρμογής | W9 ποτενσιόμετρο |
| Εύρος θερμοκρασίας λειτουργίας | -40 έως +45 βαθμούς Κελσίου |
| Διαστάσεις (Μ x Π) | 34mm x 20mm |
| Συνολικό Ύψος | 15,5 χλστ |
| Ύψος καρφίτσας | 5,5 χλστ |
Αλγόριθμος PID μικρού κύκλου
Ο ελεγκτής διαθέτει βελτιστοποιημένο βρόχο ανάδρασης σχεδιασμένο για μικροαντικείμενα με χαμηλή θερμική αδράνεια, παρέχοντας γρήγορη σταθεροποίηση και διορθωτικές αποκρίσεις υψηλής συχνότητας.
Εξαιρετικός σχεδιασμός που εξοικονομεί χώρο
Σχεδιασμένο για ενσωμάτωση υψηλής πυκνότητας, το ATC-M1 ταιριάζει στις πιο στενές εσωτερικές κοιλότητες μικροσκοπικών οπτικών συσκευών και περιβλημάτων αισθητήρων.
Απρόσκοπτη ενσωμάτωση TO-CAN
Ειδικά σχεδιασμένο για διαχείριση λέιζερ DFB και πακέτα TO-CAN με ενσωματωμένους ψύκτες και ανιχνευτές, εξασφαλίζοντας ακριβή σταθεροποίηση μήκους κύματος.
Θερμική έξοδος υψηλής απόδοσης
Παρά το μικρό του μέγεθος, το ATC-M1 παρέχει σταθερή ισχύ στους μικροψύκτες, διατηρώντας ένα σταθερό θερμικό περιβάλλον για ευαίσθητους συνδέσμους ημιαγωγών.
Αξιοπιστία Βιομηχανικού Βαθμού
Κατασκευασμένη στο συμβατό με ISO εργοστάσιό μας, κάθε μονάδα υποβάλλεται σε αυστηρές δοκιμές για να διασφαλιστεί ότι μπορεί να αντέξει τα απαιτητικά περιβάλλοντα τηλεπικοινωνιών και ανίχνευσης αεροδιαστημικής.
Ο ελεγκτής θερμοκρασίας ATC-M1 με PID μικρού κύκλου και σχεδιασμένος για μικροαντικείμενα χρησιμοποιείται πλέον ευρέως στους ακόλουθους τομείς:
Σταθεροποίηση διόδων λέιζερ DFB: Το ATC-M1 παρέχει την ακριβή ανάδραση μικρού κύκλου που είναι απαραίτητη για την αποφυγή μετατόπισης συχνότητας σε μονάδες επικοινωνίας οπτικών ινών υψηλής ταχύτητας.
Θερμική διαχείριση πακέτου TO-CAN: Ιδανικό για ψύξη και παρακολούθηση εξαρτημάτων ημιαγωγών που βρίσκονται σε μικροσκοπικά μεταλλικά δοχεία τύπου TO με περιορισμένη θερμική μάζα.
Micro-optical Sensing: Εξασφαλίζει την ακρίβεια των συμπαγών υπέρυθρων αισθητήρων και των μοριακών ανιχνευτών διατηρώντας μια σταθερή θερμοκρασία λειτουργίας.
Ε: Γιατί είναι σημαντικό το "PID μικρού κύκλου" για τον ελεγκτή θερμοκρασίας ATC-M1 με PID μικρού κύκλου και έχει σχεδιαστεί για μικροαντικείμενα;
Α: Τα μικροαντικείμενα θερμαίνονται και κρυώνουν πολύ πιο γρήγορα από τα μεγαλύτερα συστήματα. Το PID μικρού κύκλου επιτρέπει στον ελεγκτή να ενημερώνει την έξοδό του σε υψηλότερη συχνότητα, αποτρέποντας την «υπέρβαση» της θερμοκρασίας που συμβαίνει συχνά με τους τυπικούς βιομηχανικούς ελεγκτές.
Ε: Μπορεί το ATC-M1 να χωρέσει σε υπάρχοντα μικροσκοπικά οπτικά συστήματα;
Α: Ναι. Ο ελεγκτής θερμοκρασίας ATC-M1 με PID μικρού κύκλου και Σχεδιασμένος για μικροαντικείμενα είναι ένα από τα πιο συμπαγή σχέδια μας, που δημιουργήθηκε ειδικά για συστήματα όπου ο χώρος αποτελεί κρίσιμο σημείο συμφόρησης, όπως ενσωματωμένα φωτονικά και φορητά διαγνωστικά εργαλεία.
Ε: Η X-Meritan παρέχει τεχνική βοήθεια για την αρχική ενοποίηση του συστήματος;
Α: Απολύτως. Η ομάδα των ειδικών μας είναι σε ετοιμότητα για να παρέχει γρήγορες και αποτελεσματικές λύσεις, προσφέροντας ολοκληρωμένη υποστήριξη μετά την πώληση για να διασφαλίσει ότι το ATC-M1 αποδίδει βέλτιστα στο πλαίσιο του συγκεκριμένου σχεδιασμού υλικού σας.
1. Σε αντίθεση με τους εμπόρους, η X-Meritan λειτουργεί το δικό της εξειδικευμένο εργοστάσιο στην Κίνα. Διατηρούμε την πλήρη ιχνηλασιμότητα κάθε εξαρτήματος στο ATC-M1, διασφαλίζοντας ότι η αξιοπιστία βιομηχανικής ποιότητας είναι ενσωματωμένη σε κάθε μονάδα από το επίπεδο PCB και πάνω.
2. Δεν πουλάμε μόνο σανίδες. Η ομάδα μας περιλαμβάνει μηχανικούς εφαρμογών που έχουν εργαστεί απευθείας σε έργα ενσωμάτωσης λέιζερ DFB και TO-CAN. Παρέχουμε συγκεκριμένες συμβουλές για την αντιστοίχιση θερμικής αντίστασης και την προρύθμιση παραμέτρων PID για τα μικροαντικείμενά σας.
3. Οι ελεγκτές μας έχουν ήδη αναπτυχθεί σε περιβάλλοντα υψηλού κινδύνου, συμπεριλαμβανομένων των επικοινωνιών οπτικών ινών και των ιατρικών διαγνωστικών, όπου μια μετατόπιση 0,1°C μπορεί να οδηγήσει σε αστοχία του συστήματος.
4. Κατανοούμε τον γρήγορο χαρακτήρα της Ε&Α για μικροηλεκτρονικές συσκευές. Διατηρούμε έτοιμο προς αποστολή απόθεμα για το ATC-M1 για να υποστηρίξουμε τις άμεσες ανάγκες δοκιμών και επαλήθευσης σας, που υποστηρίζονται από λεπτομερή φύλλα τεχνικών δεδομένων.
5. Με πολυετή εμπειρία παραγωγής και συνεργασίας, η X-Meritan διασφαλίζει ότι όλα τα προϊόντα πληρούν τα απαραίτητα βιομηχανικά πρότυπα για τις παγκόσμιες αγορές, παρέχοντας μια αξιόπιστη αλυσίδα εφοδιασμού για διεθνείς κατασκευαστές.
